Come creare una lamiera da un solido

Creare una lamiera da un solido precedentemente progettato con SOLIDWORKS

Creare una lamiera da un solido è stato il primo metodo di progettazione inserito ormai molti anni fa, in molti casi ancora molto utile.

Con SOLIDWORKS grazie agli strumenti di lamiera è possibile inoltre associare tecnologie di lamiera a files importati.

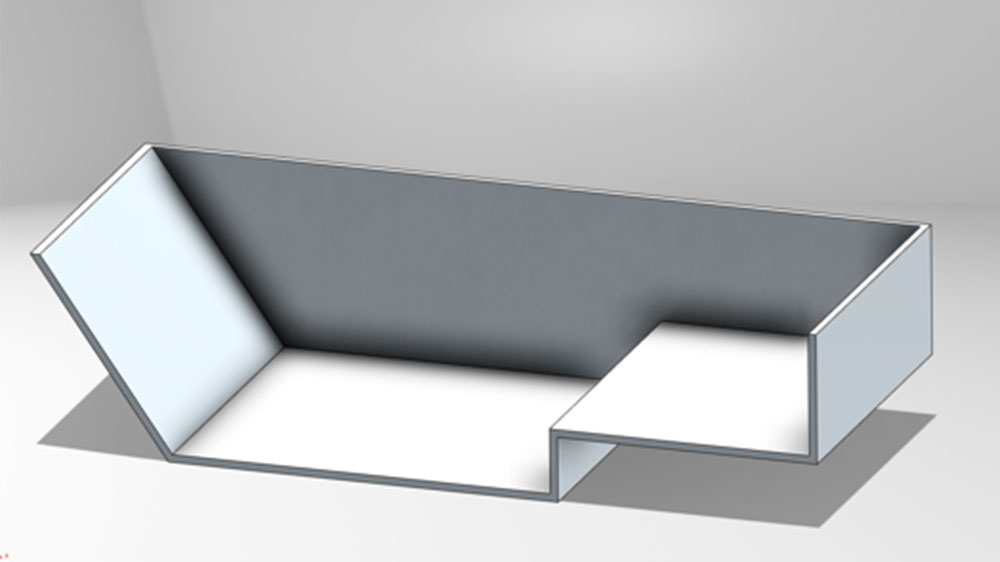

Partiamo da un solido precedentemente modellato. Le pareti hanno spessore costante, il corpo solido potrebbe essere importato.

associare tecnologie di lamiera

Attiviamo ora il comando «Inserisci piegature» dal menù di lamiera

creare lamiera da un solido

Nel Property Manager dobbiamo inserire le caratteristiche della lamiera che vogliamo creare

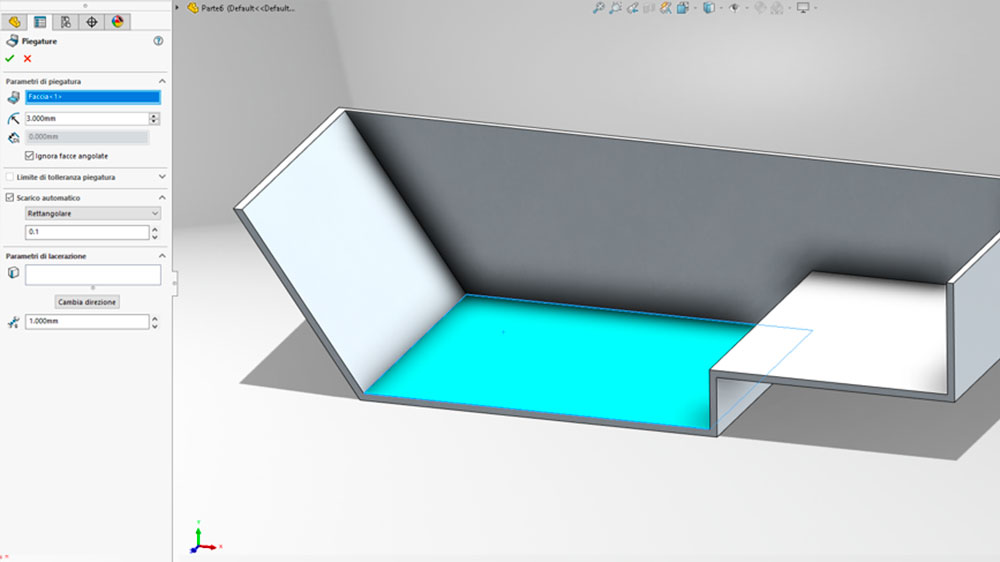

  1. Selezioniamo la faccia fissa. E’ la faccia che ci verrà proposta in alto nell’appiattita
creare lamiera da un solido

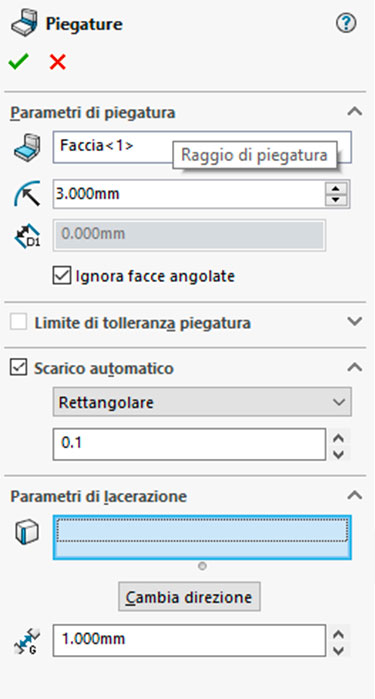

2. Inseriamo il raggio di piegatura e il tipo di scarico che vogliamo realizzare nelle piegature

creare lamiera da un solido

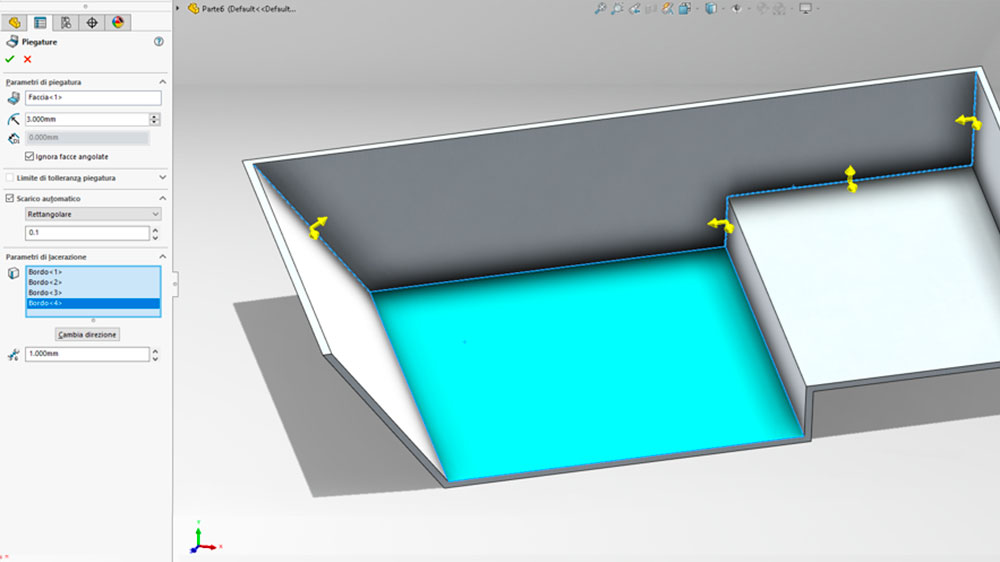

3. Selezioniamo i bordi del solido che vorremmo siano tagliati per permettere lo sviluppo

creare lamiera da un solido

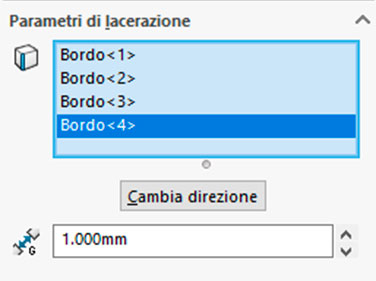

4. Nel menù di lacerazione, attraverso l’opzione «cambia direzione» potremmo stabilire la tipologia di intersezione di piegatura: sovrapposta o simmetrica

creare lamiera da un solido

5. Confermare l’esecuzione del comando sulla spunta verde

creare lamiera da un solido

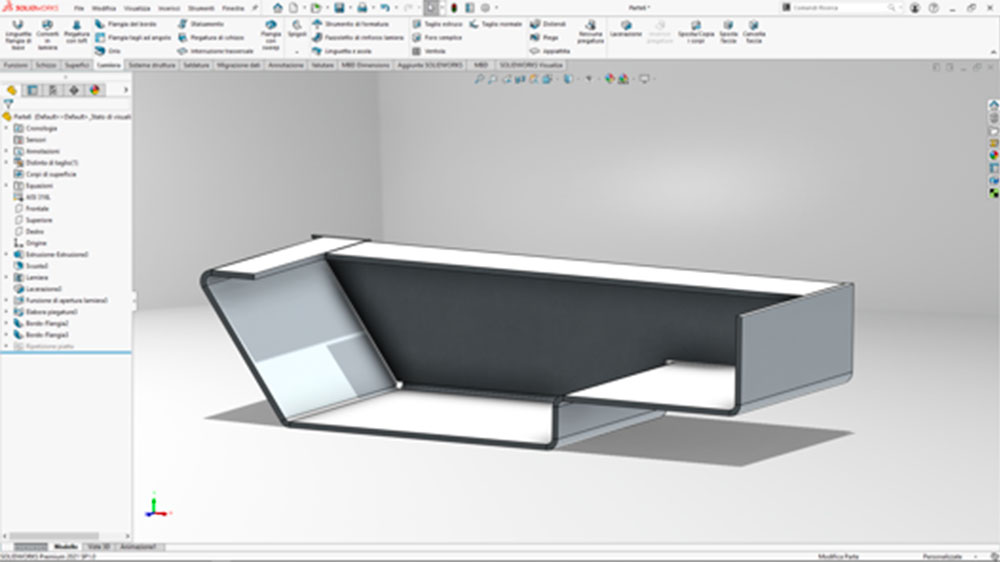

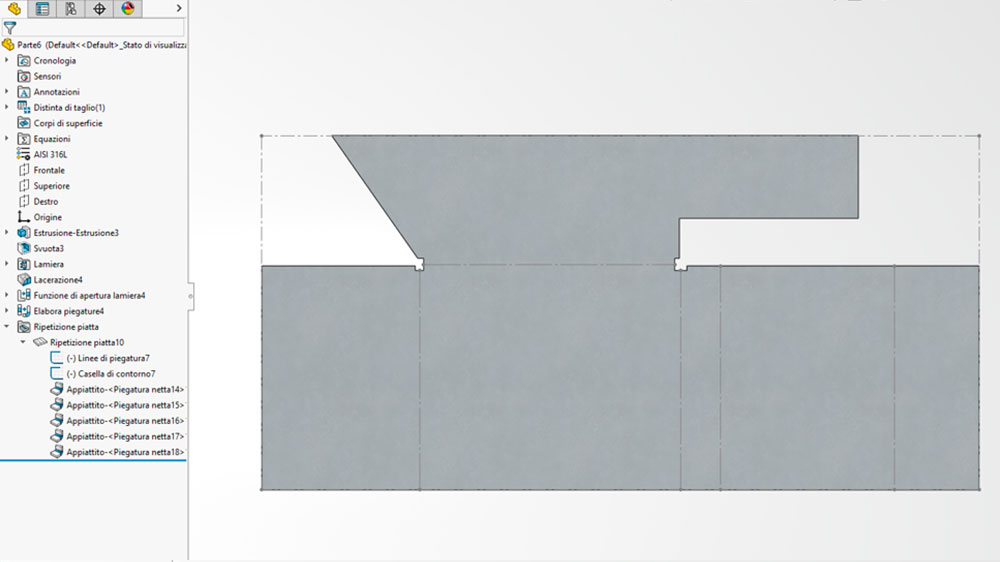

6. Attivare la vista appiattita

creare lamiera da un solido

Spero che tu abbia trovato utile questo articolo. Guarda il video per vedere tutti i passaggi:
